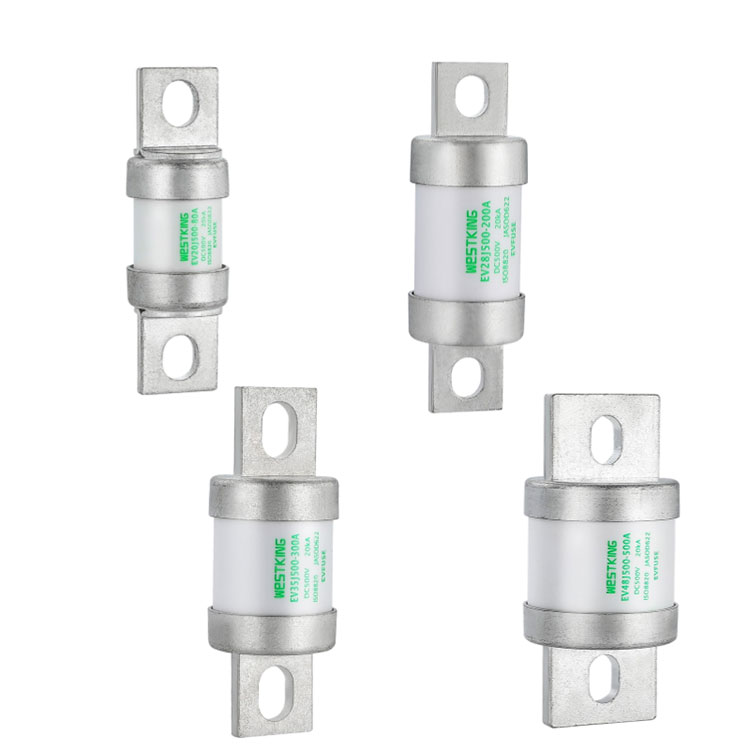

J EV Fuse 500VDC Series

J EV Fuse 500VDC SeriesAng WESTKING Type J Road na sasakyan Ang mga fuse-link ay magagamit sa mga boltahe na 500VDC at 750VDC. Karaniwang ginagamit ang mga ito bilang pangunahing elemento ng proteksyon ng circuit sa mga PDU, na may mga agos mula 50A hanggang 600A, na angkop para sa iba't ibang modelo ng sasakyan. Gumagamit din ang WESTKING EV FUSE ng mga advanced na materyales at teknolohiya para matiyak ang normal na operasyon nito sa malupit na kapaligiran gaya ng mataas na temperatura, moisture, at vibration, at sa gayon ay pinapahusay ang kaligtasan at pagiging maaasahan ng mga de-kuryenteng sasakyan.

J EV Fuse 500VDC SeriesTeknikal na data

J EV Fuse 500VDC SeriesPaglalarawan ng Materyal:

1- Ang fuse tube ay gawa sa high-toughness na 95% alumina ceramic;

2- Ang elemento ng fuse ay ginawa mula sa imported na Japanese na materyal at sumasailalim sa tumpak na die-stamping.

J EV Fuse 500VDC SeriesPamamaraan sa Konstruksyon:

1- Ang mga bahagi ng metal na tanso ay unang riveted at pagkatapos ay muling hinangin;

2- Ang panloob na buhangin ng quartz ay isinasama ang eksklusibong proseso ng paggamot sa paggamot ng WESTKING, na nagpoprotekta laban sa detatsment ng produkto at arc spray na na-trigger ng mga line fault sa panahon ng dynamic na operasyon.

Mga pamantayan

ISO8820-8

KUMUHA ANG D622

Ginawa sa ilalim ng ITAF16949 na sistema ng kalidad para sa pagsunod sa mga kinakailangan sa automotive

Sumusunod sa RoHS

Available ang deklarasyon ng REACH kapag hiniling

MGA PANGUNAHING TAMPOK/ADVANTAGES

Mataas na surge kasalukuyang pagtutol

Lumalaban sa malupit na kondisyon sa pagmamaneho

Ligtas at maaasahang pagsasama-sama ng mga katangian

Dobleng proteksyon laban sa labis na karga at maikling circuit

Mababang pagtaas ng temperatura at pagkonsumo ng kuryente, pagpapalawak ng hanay ng baterya

Mataas na kapasidad ng pagsira

Mataas na pagganap ng pagbibisikleta

MGA APLIKASYON

Proteksyon sa pack ng baterya

BDU at PDU

Baterya Junction Box para sa mga auxiliary

ITO/LAHAT

Imbakan ng Enerhiya ng Elektrisidad

Charger ng baterya

Proteksyon ng Supercapacitor pack

Proteksyon sa backup para sa DC relay / disconnector / switch

Maintenance Safety Disconnect (MSD)

Mga Sertipikasyon

is09001 iatf16949

Pinagmulan

Tsina

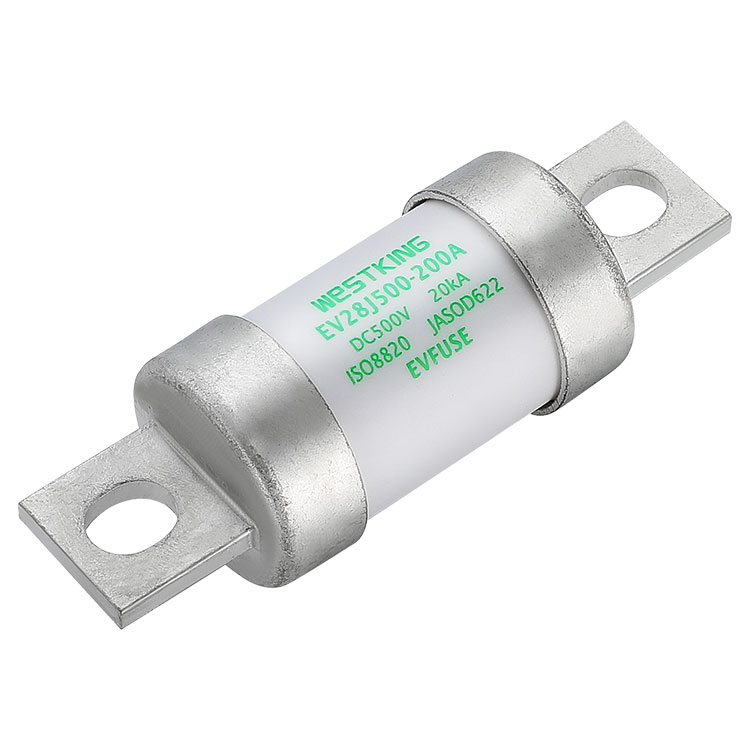

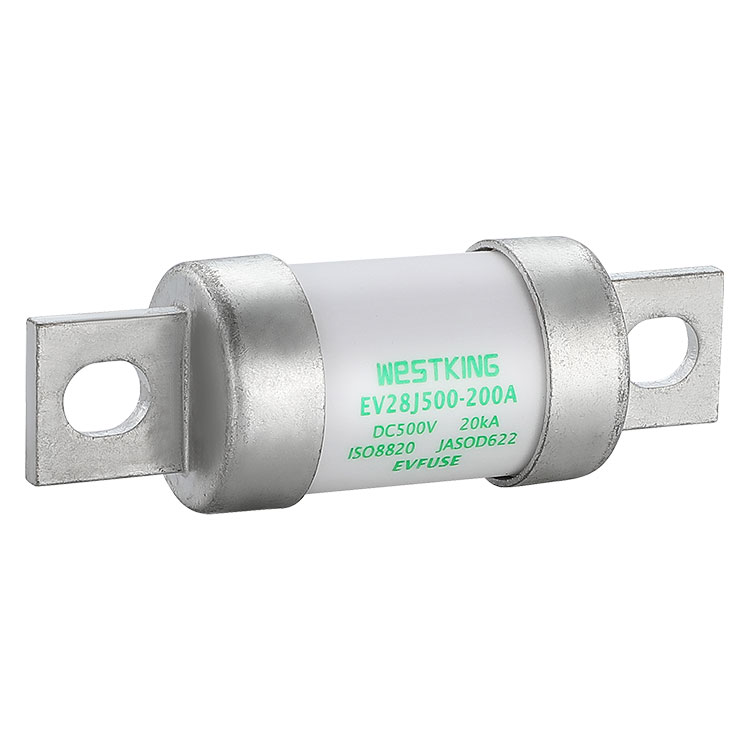

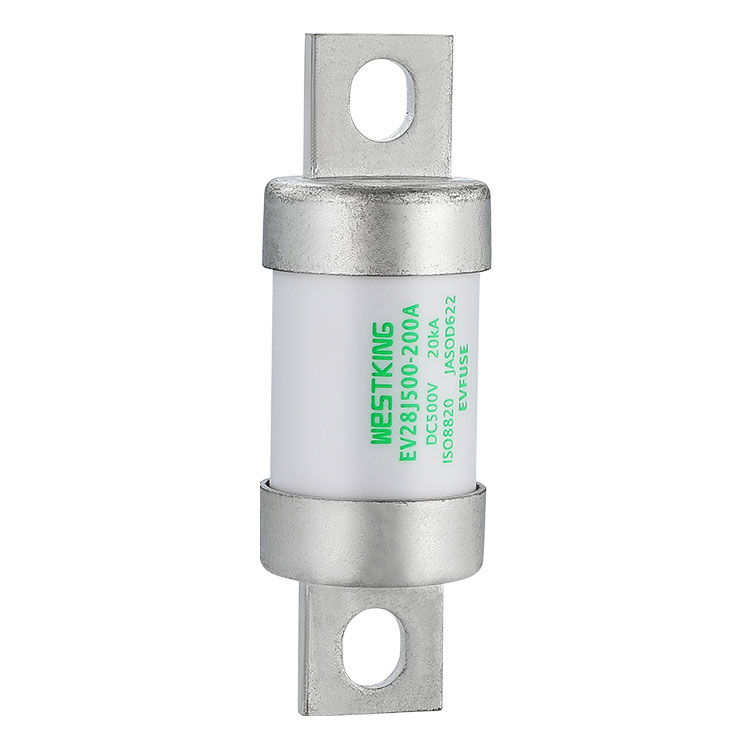

Ang kapangyarihan ng de-kuryenteng sasakyan ay nagsasama ng 500VDC EV28J500 na proteksyon para sa pack ng baterya

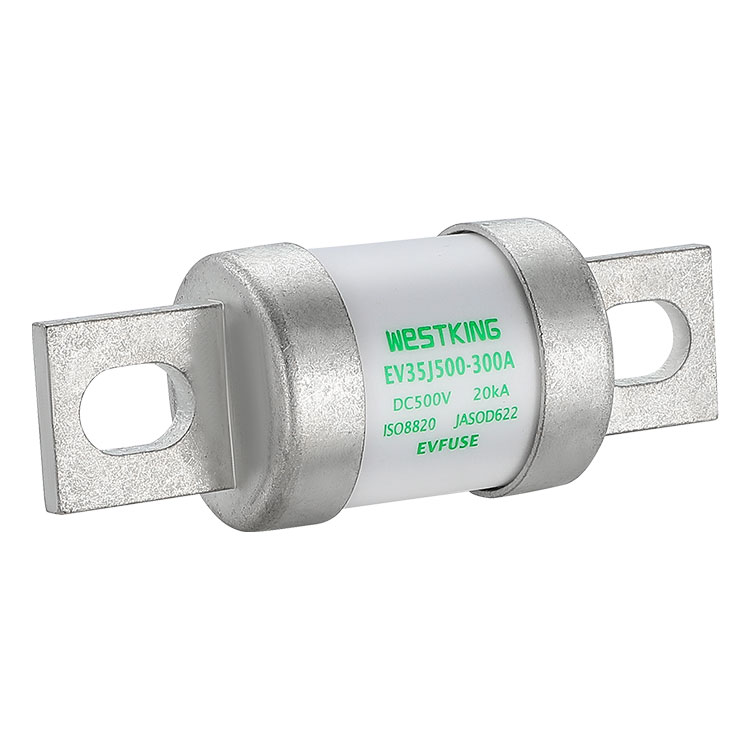

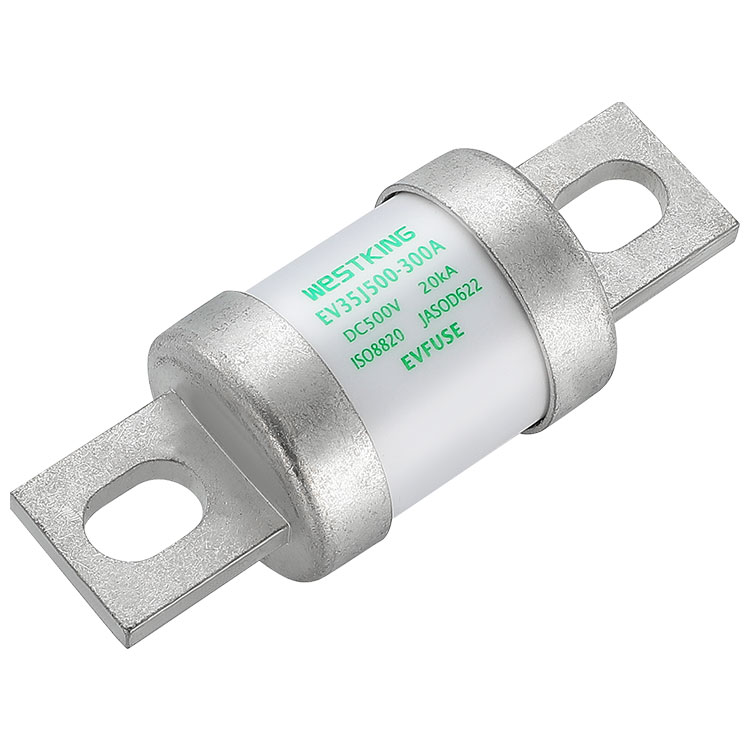

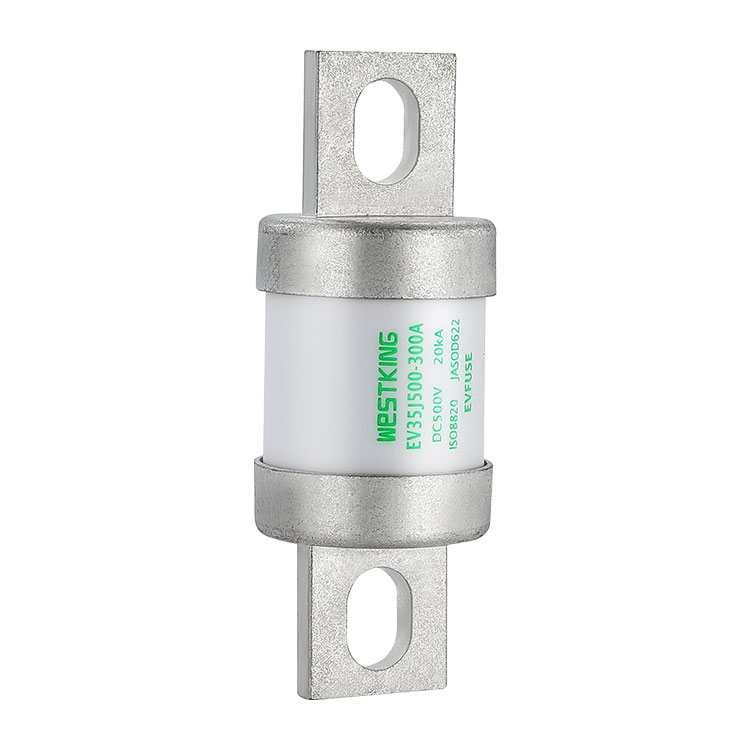

Ang kapangyarihan ng de-kuryenteng sasakyan ay nagsasama ng 500VDC EV35J500 na proteksyon para sa pack ng baterya

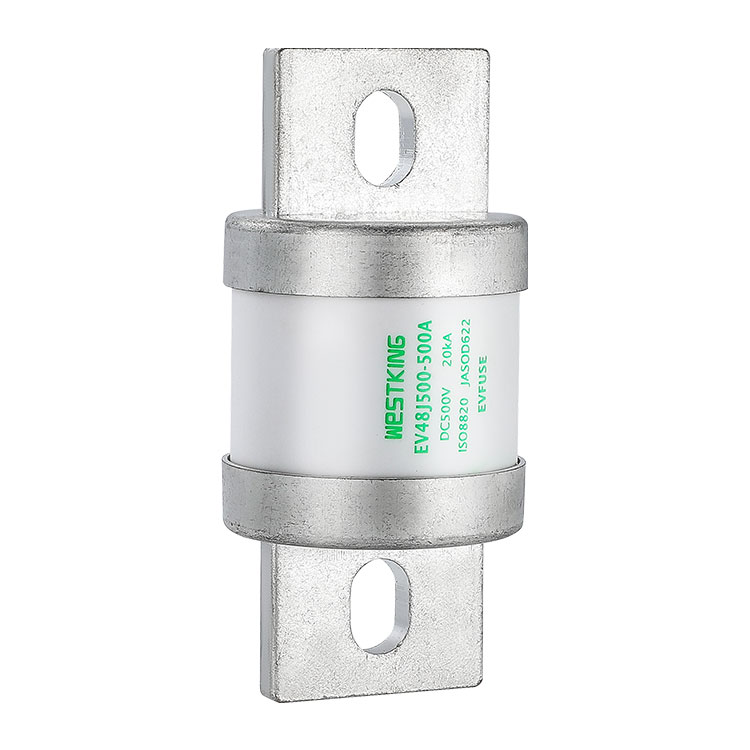

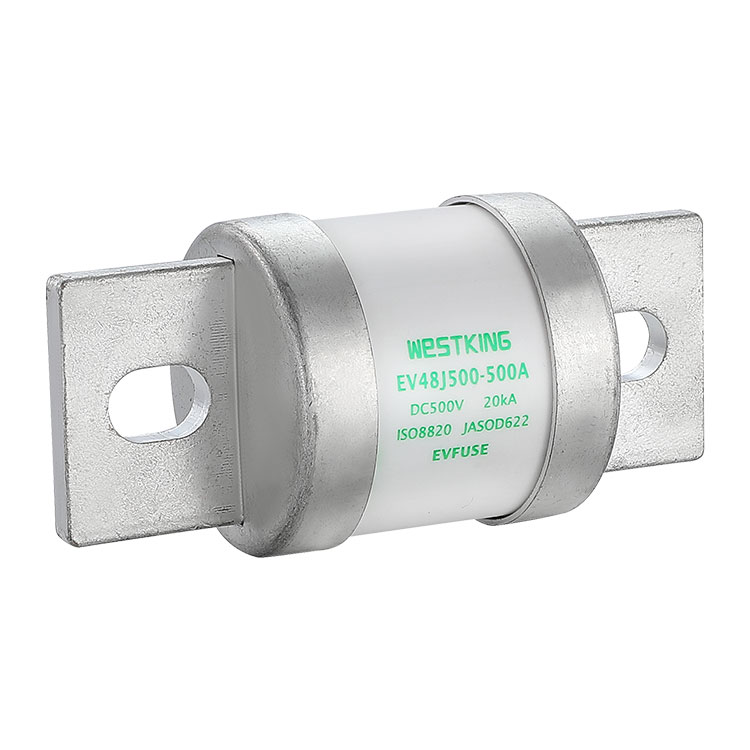

Ang kapangyarihan ng de-kuryenteng sasakyan ay nagsasama ng 500VDC EV48J500 na proteksyon para sa pack ng baterya

Mga katangian ng EV FUSE t-I

tsart ng koepisyent ng pagwawasto ng temperatura

Paglalarawan:

1. Ang fuse ay normal na gumagana sa loob ng hanay ng temperatura na -5°C hanggang 40°C, at walang karagdagang pagwawasto ang kinakailangan.

2. Ang mga pinapayagang kondisyon ng paggamit ay -40°C hanggang 85°C.

3.Sa loob ng saklaw ng mga pinapayagang kundisyon sa paggamit, sumangguni sa talahanayang ito.

Ipakikilala sa iyo ng WESTKING ang istraktura ng AUTOMOTIVE GRADE EVFUSE, na makabuluhang naiiba sa iba pang mga pabrika, at ito ay isang istraktura ng fuse na partikular na idinisenyo para sa mga bagong de-koryenteng sasakyan.

1-Ang metal end cap at purple copper legs ay matatag na naka-secure sa pamamagitan ng riveting at re-welding para magarantiya ang kanilang stability laban sa vibration.

2-Ang fuse tube ay gawa sa high-alumina ceramic, na may kakayahang magtiis ng electric arc exposure at mapanatili ang hugis nito sa ilalim ng mataas na temperatura.

3-Ang elemento ng fuse ay ginawa mula sa mga imported na Japanese alloy na materyales, na ginagarantiyahan ang pagiging matatag nito sa mga kasalukuyang stunt.

4-Ang arc quenching medium ay high-purity quartz sand, piling nililinis at pinoproseso.

Ang binuong pamamaraan ng curing ng 5-WESTKING ay ginagamit upang patigasin ang quartz sand, na pinipigilan ang elemento ng fuse mula sa paghahati dahil sa mga vibrations at mahusay na nagpapagaan sa tindi ng mga epekto ng electric arc.

6-Nagpapatupad ng interference fit para sa panloob at panlabas na mga takip ng dulo upang mabawasan ang resistensya.
