H EV Fuse 150VDC 200VDC Series

Westking EVFUSE® seryeH EV Fuse 150VDC 200VDC Seriesay nakabuo ng dalawang customized na solusyon sa proteksyon para sa mga de-kuryenteng sasakyan (EV), katulad ng H-type at J-type na piyus. Ang Westking electric vehicle fuse ay idinisenyo at binuo batay sa mga pakikipag-ugnayan sa mahigit 20 bagong energy EV enterprise. Ang mga piyus na ito ay ganap na sumusunod sa mga kondisyon ng aplikasyon ng mga bagong de-koryenteng sasakyang pang-enerhiya, na nagtatampok ng bolted tightening structure at high-alumina high-temperature ceramic na materyales. Ang mga piyus na ito ay nag-aalok ng nangunguna sa merkado na pagiging compactness, impact resistance, at lifetime durability simulation functions.

Magpadala ng Inquiry

Paglalarawan ng Produkto

H TYPE SERIES 150VDC 200VDC

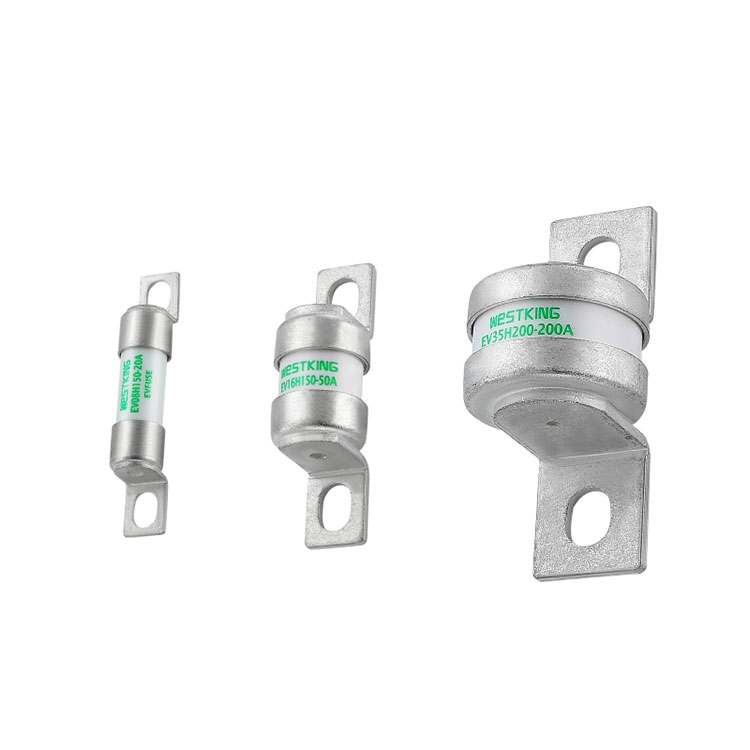

Ang WESTKING EV08H150, EV16H150, at EV35H200 ay pangunahing angkop para sa maliliit na de-koryenteng sasakyan, mga sasakyang pang-lungsod, o mga de-kuryenteng yate bilang proteksyon sa pack ng baterya, na nag-aalok ng ligtas at maaasahang pagganap.

Teknikal na data

Uri	Na-rate na boltahe	Na-rate agos
EV08H150-(Amp)	150VDC	6A-20A
EV16H150-(Amp)	150VDC	20A-180A
EV35H200-(Amp)	200VDC	200A-500A

•Kategorya ng paggamit:	gEV
•Na-rate na kapasidad sa pagsira:	20 kA
•Pantay ng oras:	2±0.5ms
• Temperatura sa paligid:	-40°C ... 125°C

Mga pamantayan

ISO8820-8

KUMUHA ANG D622

Ginawa sa ilalim ng ITAF16949 na sistema ng kalidad para sa pagsunod sa mga kinakailangan sa automotive

Sumusunod sa RoHS

Available ang deklarasyon ng REACH kapag hiniling

MGA PANGUNAHING TAMPOK/ADVANTAGES

Dobleng proteksyon laban sa labis na karga at maikling circuit

Mababang pagtaas ng temperatura at pagkonsumo ng kuryente, pagpapalawak ng hanay ng baterya

Mataas na kapasidad ng pagsira

MGA APLIKASYON

Proteksyon sa pack ng baterya

BDU at PDU

Baterya Junction Box para sa mga auxiliary

ITO/LAHAT

Imbakan ng Enerhiya ng Elektrisidad

Charger ng baterya

Proteksyon ng Supercapacitor pack

Proteksyon sa backup para sa DC relay / disconnector / switch

Maintenance Safety Disconnect (MSD)

Mga Sertipikasyon

is09001 iatf16949

Pinagmulan

Tsina

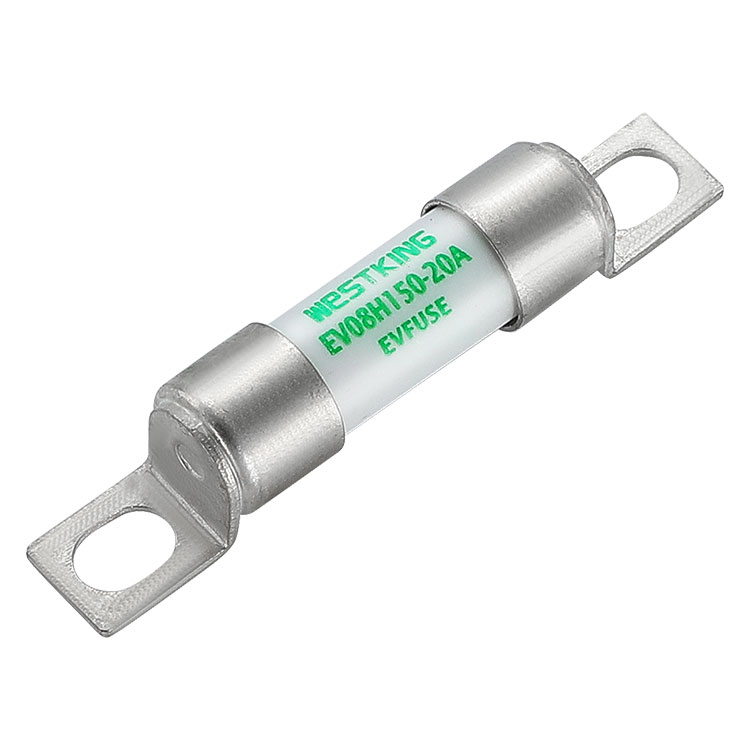

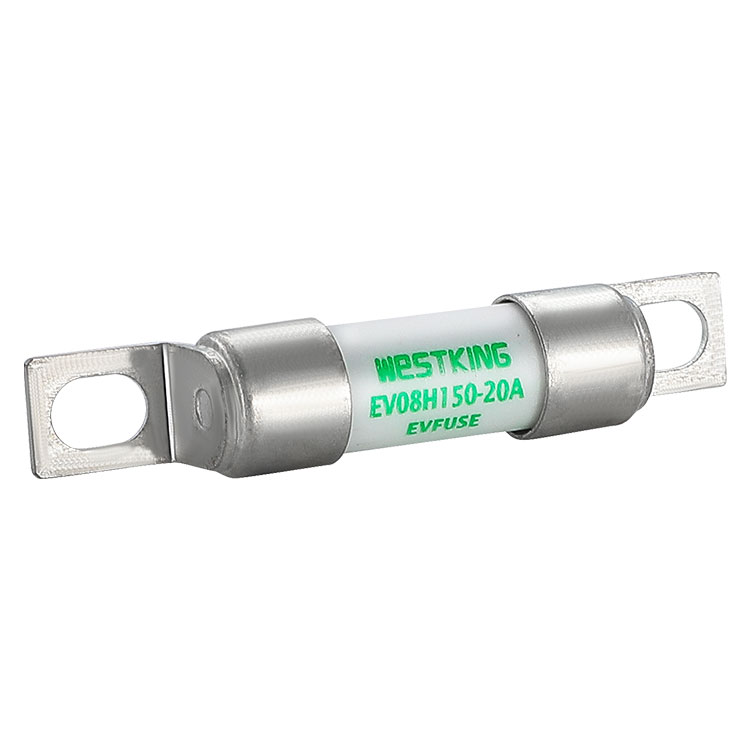

EV FUSE 150VDC EV08H150 na proteksyon para sa EV at battery pack

Uri	I2t (A2s)		Pagkawala ng kuryente 0.5 In（w）	Net timbang (g)
Uri	Natutunaw	Paglilinis	Pagkawala ng kuryente 0.5 In（w）	Net timbang (g)
EV08H150-06A	2	6	0.30	6.01
EV08H150-10A	3.8	12	0.75
EV08H150-12A	7	22	0.80
EV08H150-16A	20	50	0.85
EV08H150-20A	25	80	1.2

EV FUSE 150VDC EV16H150 na proteksyon para sa EV at battery pack

Uri	I2t (A2s)		Pagkawala ng kuryente 0.5 In（w）	Net timbang (g)
Uri	Natutunaw	Paglilinis	Pagkawala ng kuryente 0.5 In（w）	Net timbang (g)
EV16H150-20A	12	100	0.45	32
EV16H150-25A	18	120	0.60
EV16H150-32A	32	200	0.68
EV16H150-35A	50	320	0.75
EV16H150-50A	100	500	1.05
EV16H150-63A	180	1100	1.35
EV16H150-80A	300	1900	2.10
EV16H150-100A	600	3800	2.78
EV16H150-125A	625	3900	3.38
EV16H150-160A	1100	7000	4.28
EV16H150-180A	1600	12000	5.33

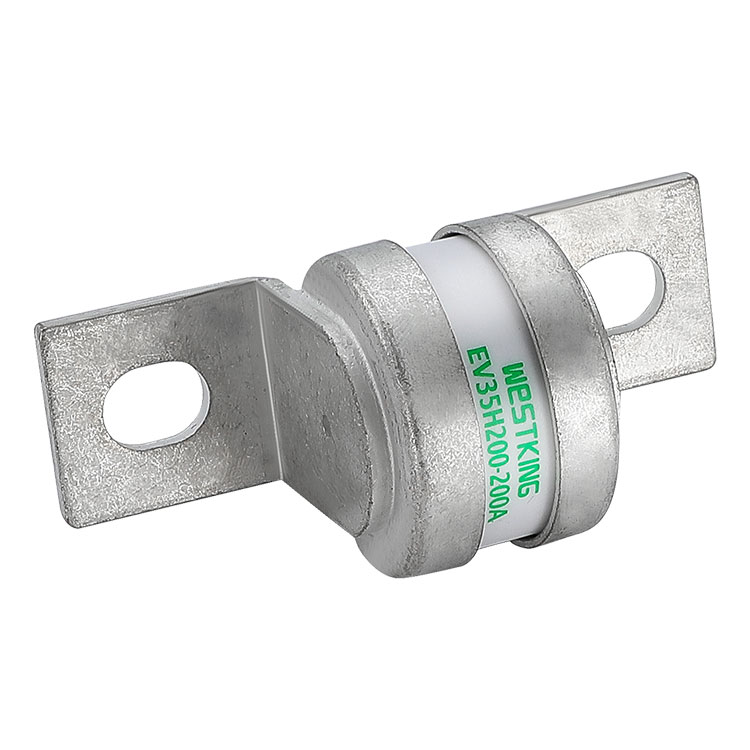

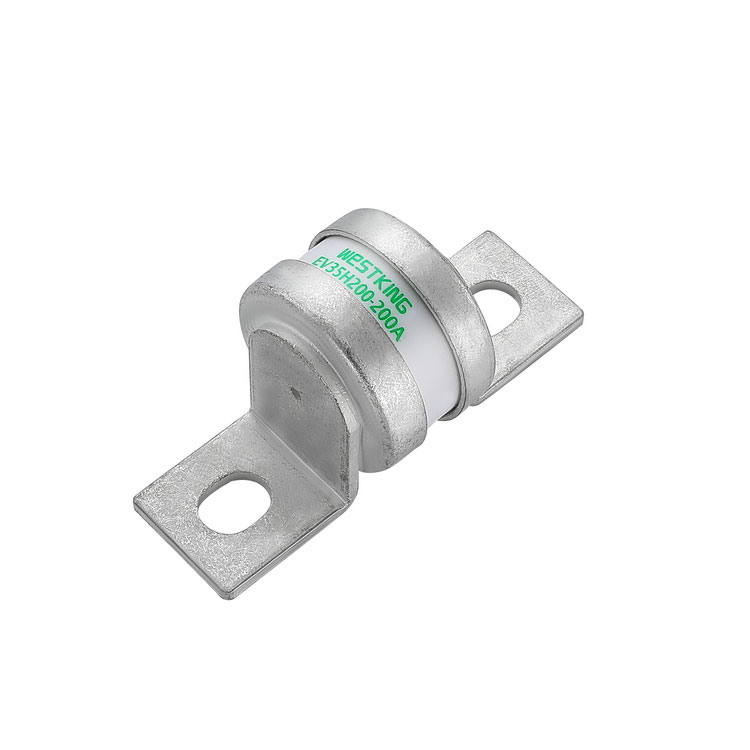

EV FUSE 200VDC EV35H200 na proteksyon para sa EV at battery pack

Uri	I2t (A2s)		Pagkawala ng kuryente 0.5 In（w）	Net timbang (g)
Uri	Natutunaw	Paglilinis	Pagkawala ng kuryente 0.5 In（w）	Net timbang (g)
EV35H200﹣200A	5200	20500	3.00	154.3
EV35H200﹣250A	7000	30500	3.90
EV35H200﹣300A	10000	40000	4.50
EV35H200﹣350A	15000	60000	5.10
EV35H200﹣400A	20000	82000	5.50
EV35H200﹣450A	23000	120000	7.70
EV35H200﹣500A	28000	180000	9.80
