H EV Fuse 750VDC Series

Ang H-type at J-type na mga fuse ay na-optimize para sa iba't ibang mga sitwasyon ng aplikasyon. Ang H-type na fuse, na may compact na disenyo at maliit na sukat, ay lubos na angkop para sa maliit na laki ng mga de-kuryenteng sasakyan na may limitadong espasyo. Ang J-type fuse, gayunpaman, ay mas malaki ang sukat at may mas mataas na kasalukuyang kapasidad ng pagdadala, na ginagawa itong mas angkop para sa malalaking de-kuryenteng sasakyan at de-kuryenteng sasakyan.

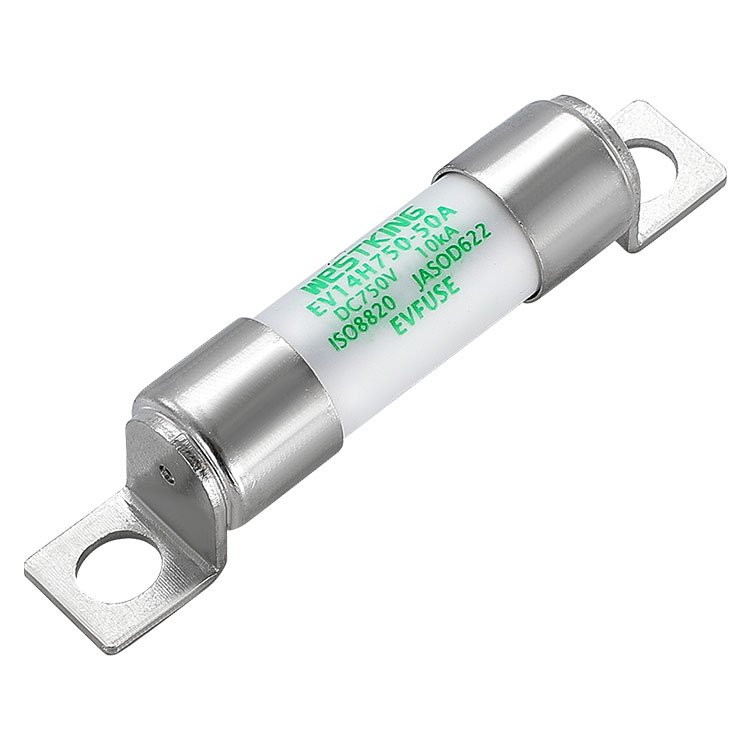

Ang EV14H750 ay isang bagong energy vehicle protection fuse na ginawa ng WESTKING, na idinisenyo para sa mga platform ng boltahe sa ibaba 750VDC. Pangunahing ginagamit ito para sa proteksyon ng mga circuit ng sangay at may pinakamataas na kasalukuyang saklaw na 60A. Ang fuse na ito ay nagtatampok ng maliit na sukat at mataas na kapasidad ng pagbasag, na ginagawa itong isang mahusay na pagpipilian para sa de-kuryenteng sasakyan

H EV Fuse 750VDC SeriesTeknikal na data

H EV Fuse 750VDC SeriesPaglalarawan ng Materyal:

1- Ang fuse tube ay gumagamit ng high-strength 95% alumina ceramic,

2- Gumagamit ang elemento ng fuse ng imported na Japanese na materyal at sumasailalim sa tumpak na stamping.

H EV Fuse 750VDC SeriesIstruktural na Proseso:

1- Ang mga bahagi ng metal na tanso ay naka-rivete at pagkatapos ay hinangin muli;

2- Ang panloob na buhangin ng quartz ay gumagamit ng natatanging proseso ng paggamot sa paggamot ng WESTKING, na pumipigil sa detatsment ng produkto at arc spray na dulot ng mga line fault sa panahon ng dynamic na operasyon.

H EV Fuse 750VDC SeriesMga pamantayan

ISO8820-8

KUMUHA ANG D622

Ginawa sa ilalim ng ITAF16949 na sistema ng kalidad para sa pagsunod sa mga kinakailangan sa automotive

Sumusunod sa RoHS

Available ang deklarasyon ng REACH kapag hiniling

H EV Fuse 750VDC SeriesMGA PANGUNAHING TAMPOK/ADVANTAGES

Malakas na pagtutol sa kasalukuyang surge

Mapagparaya sa malupit na kondisyon sa pagmamaneho

Ligtas at maaasahang mga katangian ng pagsasama

Dobleng proteksyon laban sa labis na karga at maikling circuit

Mababang pagtaas ng temperatura at pagkonsumo ng kuryente, pagpapalawak ng hanay ng baterya

Mataas na kapasidad ng pagsira

H EV Fuse 750VDC SeriesMGA APLIKASYON

Proteksyon sa pack ng baterya

BDU at PDU

Baterya Junction Box para sa mga auxiliary

ITO/LAHAT

Imbakan ng Enerhiya ng Elektrisidad

Charger ng baterya

Proteksyon ng Supercapacitor pack

Proteksyon sa backup para sa DC relay / disconnector / switch

Maintenance Safety Disconnect (MSD)

Mga Sertipikasyon

is09001 iatf16949

Pinagmulan

Tsina

Mga katangian ng EV FUSE t-I

tsart ng koepisyent ng pagwawasto ng temperatura

Paglalarawan:

1. Ang fuse ay normal na gumagana sa loob ng hanay ng temperatura na -5°C hanggang 40°C, at walang karagdagang pagwawasto ang kinakailangan.

2. Ang mga pinapayagang kondisyon ng paggamit ay -40°C hanggang 85°C.

3.Sa loob ng saklaw ng mga pinapayagang kundisyon sa paggamit, sumangguni sa talahanayang ito.

Ipakilala namin sa iyo ang WESTKING EVFUSE, ang istraktura ng isang ligtas at maaasahang EV fuse ay dapat na ganito

1-Ang metal end cap at purple copper legs ay nilagyan ng rivet at muling hinangin upang matiyak na hindi ito mahuhulog dahil sa vibration.

2-Ang fuse tube ay gawa sa high-alumina ceramic, na lumalaban sa epekto ng electric arc at hindi nade-deform sa ilalim ng mataas na temperatura.

3-Ang elemento ng fuse ay precision-stamped mula sa mga imported na Japanese alloy na materyales, na tinitiyak ang tibay laban sa kasalukuyang shock.

4-Ang arc extinguishing medium ay high-purity quartz sand, na piling nililinis at pinoproseso.

5-Ang isang proseso ng pagpapagaling na binuo ng WESTKING ay ginagamit upang ayusin ang quartz sand, na pumipigil sa elemento ng fuse mula sa paghihiwalay ng mga vibrations at epektibong binabawasan ang intensity ng electric arc impact.

6-Ginagamit ang interference fit para sa panloob at panlabas na mga takip ng dulo upang mabawasan ang resistensya.
